直入式滚珠导柱SRP32与可拆装式TRP32有何区别？

在冲压模具中，滚珠导柱组件，是常用的一种模架导向组件。

导柱：SUJ2材质，硬度HRC58°~62°，经热处理后磨削加工，其韧性、光洁度及其定位性能佳。工作精度高，耐磨性好。导柱外径公差为±0.005。导套：SUJ2材质，硬度HRC58°~62°以上，磨削加工后，外径尺寸公差为0~+0.01mm，同轴度0.005mm。



导柱和导套的尺寸和形位精度严格控制；尤其是高刚性导柱组件，钢球保持架钢球的排列密度为普通钢球保持架的1.7倍，使得导柱、导套通过钢球的点接触提高了70％。导柱、导套与滚珠套配合间隙为过盈0.007mm。

 滚珠导柱SRP32，导套外径为54mm，导套标准长度为90mm长，滚珠套一般选用铜合金材质，钢珠直径为5mm，导套外径公差为0~0.01mm。

滚珠导柱的安装方法：导柱安装孔加工时，公差为70mm（-0.005~-0.015），安装时采用压入法。模板加工导套孔时，模板内孔公差为mm（+0.1~+0.15)，导套安装前，模板安装孔必须用丙酮或酒精清洗干净，再用厌氧胶粘接。

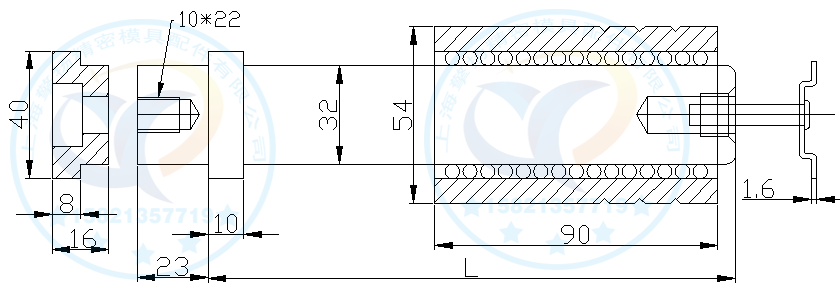

TRP滚珠导柱导套规格尺寸

TRP32：导柱为可卸式，导柱直径：32mm，导套外径：54mm，导套长度：90mm
